ЛАБОРАТОРНО УПРАЖНЕНИЕ 1

Система за изследване на аналогови обекти. Елементарни пасивни преобразуватели

1. Система за изследване на електронни обекти МИКРОЛАБ. За да провеждаме лабораторни експерименти се нуждаем от две неща: средство, с което да изследваме обекти (измервателна апаратура) и обекти, които да изследваме. Самото изследване правим като подаваме сигнали към изследвания обект и регистрираме реакциите му на тези въздействия (точно както постъпваме и в живота спрямо околните :).

На нашите лабораторни занятия ще изследваме обектите както със стандартните измервателни средства (функционален генератор, източник на напрежение, аналогови и цифрови волтметри и амперметри, осцилоскопи), така и с помощта на автоматизираната система МИКРОЛАБ. Тя е създадена през далечната 1986 г. и през всичките тези почти 20 години неуморно служи на колегите ви, надявам се и на вас. Между другото, вие вече сте работили с подобна система в лаб. 1413 (миналия семестър, на лабораторните занятия по Цифрова схемотехника).

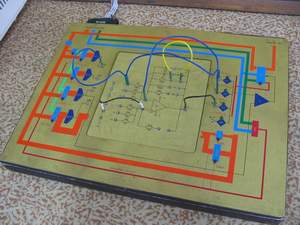

Накратко, МИКРОЛАБ се състои от персонален компютър Правец 8 (какво е това?), контролер и лабораторен макет. Макетът има една постоянна измервателна част (рамката) и сменяема средна част (изследвания обект) като с помощта на гъвкави проводници можете да правите всевъзможни връзки между тези части на системата.

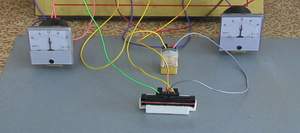

Забележете (снимката вляво), че изследвания обект може да се намира и извън макета. В лабораторията има общо три такива места; четвъртото е "чисто хардуерно" работно място - там има токозахранващи блокове, класически измервателни уреди, набор от "истински" електронни елементи и дори ... поялник. Това, което го няма в лабораторията, са съвременните компютри (но може пък да е за добре :).

Под управление на програмата МИКРОЛАБСКОП (написана на асемблер) можете да подавате директни команди за изследване на обекта (вижте таблицата вдясно). Просто натискате някой от "топлите" клавиши и компютърът върши неблагодарната работа (например, снемане на семейство от предавателни характеристики). За вас остава творческата (човешката) част - осмислянето на получените резултати.

2. Елементарни пасивни преобразуватели. На първото лабораторно занятие ще построим най-елементарните пасивни преобразуватели и след това ще ги изследваме с разгледаните по-горе измервателни средства. Не се плашете от мно...о...о...гото схеми, ще изследвате само някои от тях (естествено, по ваш избор).

2.1. Резистивни преобразуватели. Започваме с възможно най-простите градивни блокчета - преобразувателите с токов изход (напрежение-ток и съпротивление-ток) и обратните преобразуватели с напрежителен изход (ток-напрежение и съпротивление-напрежение). Само че как да ги изследваме след като системата има само напрежителни входове и изходи? Един от начините е да мерим тока с най-обикновен амперметър. Или пък свързваме "обратни" преобразуватели така, че взаимно да се обслужват (например, преобразувателят ток-напрежение да мери изходната величина на преобразувателя напрежение-ток). Комбинирайки ги по този начин, неусетно построяваме по-сложни съставни преобразуватели с напрежителни входове и изходи - делител на напрежение, паралелен суматор на напрежения и мост на Уитстон. Не забравяйте да ги изследвате както на празен ход, така и под товар.

Освен с програмата МИКРОЛАБСКОП, ще използваме и някои специализирани програмки за да осъществим виртуозни експерименти. Например, мисля да пресъздадем експеримента на Ом, както направихме мислено това с вашите колеги миналата година в семинарно упражнение 3.

2.2. Преобразуватели с реактивни елементи. Сега пък ще изградим по-сложни пасивни схеми, които реагират на времето (лекция 2 от тази година и упражнение 4 от миналата). Като комбинираме наличните преобразуватели напрежение-ток и ток-напрежение с новите интегратор на ток (просто един кондензатор) и диференциатор на напрежение (отново кондензатор), ще получим знаменитите схеми на капацитивен интегратор и диференциатор. За да ги изследваме спокойно, ще използваме големи стойности на съпротивлението и капацитета (времеконстантата). Така процесът ще се развива бавно върху екрана, а ние през това време бавно ще го осъзнаваме.

След това ще започнем постепенно да разсъждаваме и върху грешките в тези схеми като се опитаме да ги намалим или въобще да ги премахнем (като с магическа палка :). Ако имате желание, можем дори да повторим експеримента на колегите ви от 2001 г., които успяха да превърнат несъвършенния интегратор в почти идеален. Същото направихме мислено миналата година на упражнение 9, а сега ще го обсъждаме в лекция 10. Ето и едно анимирано филмче, което може да ви подсети каква е идеята.

2.3. Преобразуватели с нелинейни елементи. Накрая ще построим и изследваме различни диодни схеми като представители на нелинейните пасивни преобразуватели (лекция 2 от тази година и упражнение 5 от миналата). Първо ще използваме диода като еднопосочен вентил и ще построим схемите на различни диодни ограничители. Когато ги изследваме със система МИКРОЛАБ, ще "загрубим" мащаба на изображението така, че да не виждаме напрежението VF на диода.

След това ще използваме диода като стабилизиращ напрежението нелинеен елемент за да построим схеми на стабилизатор на напрежение и схема за преместване на напрежителни промени. Ще експериментираме с ценерови диоди и светодиоди. Ето ви и един въпрос: Можете ли да свързвате паралелно светодиоди с различен цвят (например червен и зелен)? Помислите върху него, а в лабораторията ще го проверим експериментално.

Накрая ще комбинираме отново (за кой ли път?) най-елементарните преобразуватели напрежение-ток и ток-напрежение с новите логаритматор на ток и антилогаритматор на напрежение за да получим известните схеми на логаритматор и антилогаритматор. Когато ги изследваме със система МИКРОЛАБ, ще увеличим изображението върху екрана така, че да виждаме добре напрежението VF на диода. И тук ще разсъждаваме върху грешките на схемите като пак ще се опитаме да ги намалим или въобще да ги премахнем. Това направихме мислено миналата година на упражнение 9, а сега ще го обсъждаме в лекция 10. Анимираното филмче може отново да ви подсети каква е идеята.
